進口鍛鋼焊接閘閥

產品時間：2023-03-15 11:27

簡要描述：

一、進口鍛鋼焊接閘閥產品概述品牌：美國威盾VTON進口鍛鋼焊接閘閥，F(xiàn)orged welding gate valve，是指采用對焊或者承插焊SW\BW的連接方式，閥體采用整體一體式鍛造方式，鍛打制造的閘閥，具有耐高壓，密封性好的特點。適用于 Cla...

一、進口鍛鋼焊接閘閥產品概述

品牌：美國威盾VTON

進口鍛鋼焊接閘閥，F(xiàn)orged welding gate valve，是指采用對焊或者承插焊SW\BW的連接方式，閥體采用整體一體式鍛造方式，鍛打制造的閘閥，具有耐高壓，密封性好的特點。適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質

美國威盾VTON鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (316夾柔性石墨制造)密封?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用全焊逶連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。

二、進口鍛鋼焊接閘閥參數

口徑:DN10-50

適用溫度:-200~650℃

壓力:PN10-32Mpa，ANSI 150~4500LB

連接方式:對焊，承插焊，SW/BW

閥體材質:A105、LF2、F316

閥板材質:A105、F316

閥桿材質:F6,F316

閥座材質:Satellite

三、進口鍛鋼焊接閘閥產品特征
采用以下結構

全徑或縮徑

明桿支架式

自定心壓板壓套式

螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋

整體式上密封座

承插端符合：螺紋連接端 (NPT)符合ANSI／ASME B1.20.1

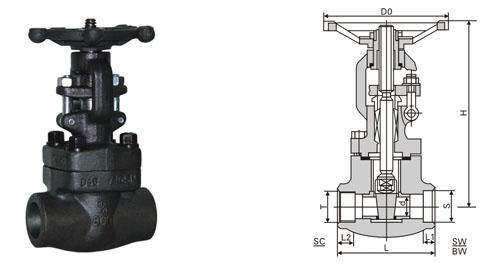

四、進口鍛鋼焊接閘閥尺寸圖

主要外形和連接尺寸

進口鍛鋼焊接閘閥

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	d	S	L1	T	L2	H	D0
PN16-40
15	90	13	22.5	10	1/2	15	151	118
20	100	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	120	28	43	14	1?	21	201	166
40	135	36	49	15	1?	21	227	180
50	155	45	61	16	2	25	253	180
PN64
15	90	13	22.5	10	1/2	15	151	118
20	100	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	130	28	43	14	1?	21	212	180
40	150	36	49	15	1?	21	231	180
50	155	45	61	16	2	25	253	180
PN100
15	90	13	22.5	10	1/2	15	151	118
20	100	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	130	28	43	14	1?	21	212	180
40	150	36	49	15	1?	21	231	180
50	155	45	61	16	2	25	253	180
PN160
15	90	13	22.5	10	1/2	15	151	118
20	160	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	130	28	43	14	1?	21	212	180
40	150	36	49	15	1?	21	231	180
50	155	45	61	16	2	25	253	180

進口鍛鋼焊接閘閥
