進口氣動低溫緊急切斷閥
CRYOGENIC EMERGENCY SHUT-OFF VALVE
品牌：德國沃德WODE
該進口氣動低溫緊急切斷閥適用于低溫貯槽、槽車和罐車上切斷流通介質，特別是在出現故障時能及時切斷介質。廣泛用于LNG、液態乙烯及其他低溫介質，具有體積小、重量輕、密封可靠、緊急切斷迅速可靠和防靜電的特點。
主要技術參數：
公稱壓力:1.6、2.5、4.0、6.4、10Mpa或Class150～Class600
強度試驗壓：公稱壓力的1.5倍值
氣密性試驗壓力：公稱壓力的1.1倍值
反向密封試驗壓力:0.4Mpa
氣缸氣源壓力：0.3～0.6Mpa
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196℃～+80℃
緊急切斷實際：＜2秒
連接形式：法蘭、焊接、螺紋
法蘭標準：ANSI、DIN、JB/T82.1-94
可選附件：電氣定位器、空氣過濾減壓閥、手輪機構、限位開關、電磁閥、保位閥及其它
主要零件材料：
閥體、閥蓋、閥瓣、閥桿：304、316L不銹鋼
填料：PTFE
閥瓣密封圈：PTFE或PCTFE
結構特點：
1、截止閥加上帶彈簧復位的氣動執行機構，在氣缸部位加裝安全附件（易熔塞）
2、本體部分利用手動低溫截止閥的結構，密封面上作必要的改進，使其更適于緊急切斷的使用要求。
3、行器部分采用單作用氣缸活塞機構，動作平穩可靠
4、門的復位來自于沃德公司的高品質壓縮彈簧
5、無法正常向閥門提供驅動氣源時，可用閥門的手動裝置啟閉閥門，不影響整個系統的正常工作
工作原理
1、 在正常的情況下，利用活塞上部彈簧的壓力，推動活塞向下運動，繼而帶動活塞桿和閥桿向下，使閥頂密封面和閥座密封面緊密貼合，實現閥門的關閉；當氣缸充壓后，活塞壓縮彈簧向上運動，帶動活塞桿和閥桿向上，將閥頂抬高，閥門開啟；
2、 當閥門處于開啟位置，正常工作時，若環境溫度升高至70±5℃時，安裝在氣缸處的易熔塞熔化，氣缸泄壓，彈簧推動活塞向下運動，帶動閥桿和閥頂向下，迅速關閉閥門，阻止介質繼續流動，防止危險發生或擴大。
使用維護說明

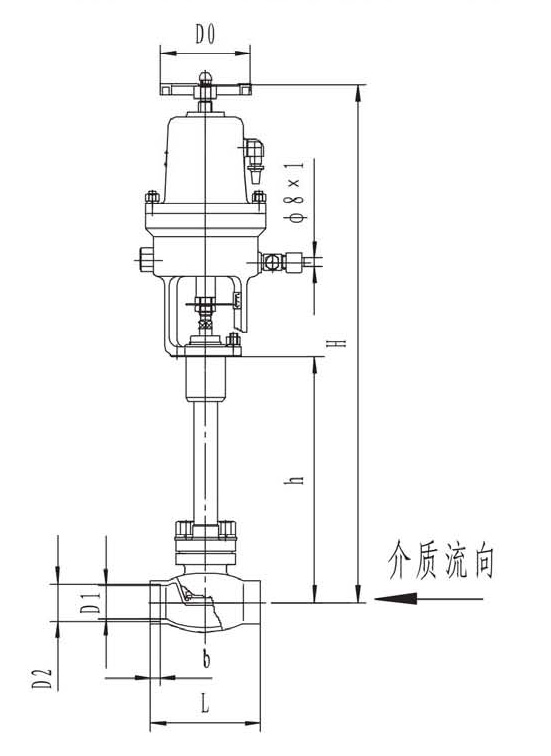

1、 閥門宜存放在干燥室內，閥門應輕放，產品表面不得有任何磕碰、劃傷等缺陷；安裝時應注意介質的流動方向，由閥頂上方向下流動
2、 管道安裝好后，應吹出干凈
3、 氣缸氣源接頭處接管為ø8*1或ø12*1（DN25以上）的銅管貨不銹鋼管。
?
