進口氣動調節閥工作原理

作者:小白 | 來源:德國沃德閥門 | 時間:2021-11-09 11:14 點擊次數:


  目前市場上廣泛使用的氣動調節閥以壓縮空氣為動力源,以氣缸(氣動薄膜執行機構)為執行器,借助電氣閥定位設備、轉換器、電磁閥、保位閥等附件驅動閥門,實現開關量或比例調節,接收工業自動化控制系統的控制信號,調節管道介質的流量、壓力、溫度等工藝參數。氣動調節閥的特點是控制簡單,反應快,本質安全,無需采取防爆措施。

  以德國沃德WODE氣動薄膜調節閥為例,氣動調節閥分為氣開型和氣關型。氣開型(Airtooopen)是指當膜頭上的空氣壓力增加時,閥門向增加開度方向移動,當達到輸入氣壓上限時,閥門處于全開狀態。另一方面,當空氣壓力降低時,閥門向關閉方向移動,當沒有輸入空氣時,閥門完全關閉。

  因此,有時氣開閥又稱故障關閉型(FailtoCloseFC)。氣關型(AirtoClose)的動作方向與氣開型正好相反。當空氣壓力增加時,閥門向關閉方向移動;當空氣壓力降低或沒有時,閥門直到打開或完全打開。因此有時又稱故障開啟型(FailtoOpenFO)。氣動調節閥的氣開或氣關通常通過執行機構的正反作用和閥態結構的不同組裝來實現。

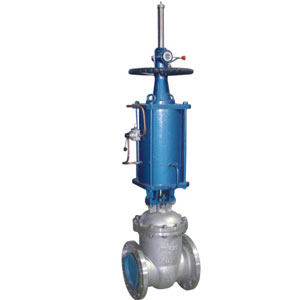

進口氣動調節閥工作原理

  根據工藝生產的安全角度考慮氣開氣關的選擇。氣源切斷時,調節閥是關閉還是開啟安全?

  例如,對于加熱爐的燃燒控制,調節閥安裝在燃料氣體管道上,燃料供應根據爐的溫度或加熱材料在加熱爐出口的溫度進行控制。此時,選擇氣開閥更安全,因?yàn)橐坏庠赐V构?yīng),閥門關閉比閥門全開更合適。如果氣源中斷,燃料閥完全打開,就會造成過度加熱的危險。另一個例子是一個用冷卻水冷卻的換熱設備。熱材料與換熱器中的冷卻水進行熱交換并冷卻。調節閥安裝在冷卻水管上,冷卻水量由換熱后的材料溫度控制。氣源中斷時,調節閥應在開啟位置更安全,應選擇氣關式(即FO)調節閥。

  閥門定位設備是調節閥的主要附件,與氣動調節閥一起使用。它接收調節器的輸出信號,然后用其輸出信號控制氣動調節閥。當調節閥移動時,閥桿的位移通過機械裝置反饋給閥門定位設備,閥門位置通過電信號傳輸?shù)缴喜肯到y(tǒng)。閥門定位設備可分為氣動閥門定位設備、電氣閥門定位設備和智能閥門定位設備。

  閥門定位設備可以增加調節閥的輸出功率,減少調節信號的傳輸滯后,加快閥桿的移動速度,提高閥門的線性度,克服閥桿的摩擦,消除不平衡力的影響,從而保證調節閥的正確定位。

  氣動調節閥又稱氣動控制閥,分為氣動薄膜調節閥、氣動角調節閥、氣動高壓調節閥、氣動低溫調節閥、氣動直通調節閥、氣動單座調節閥、氣動雙座調節閥、氣動小流量調節閥、氣動波紋管調節閥、氣動氟襯里調節閥等系列產品。作為國際知名的調節閥制造商,沃德WODE可以為用戶提供全套工業系統自控解決方案,如專業咨詢、設計、選型、安裝等。
